피커링 인터페이스, 300×4 구성까지 가능한 LXI 고전압 매트릭스 플랫폼 출시

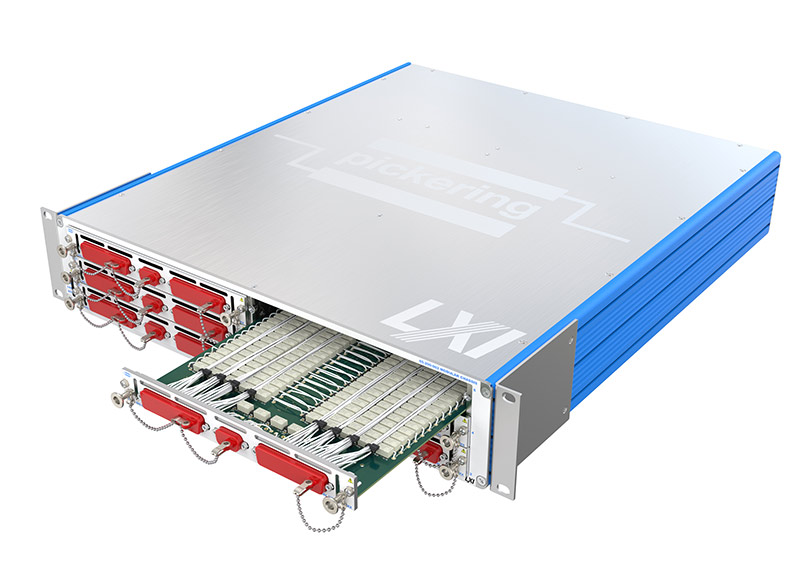

피커링 인터페이스가 최대 300×4까지 고전압 매트릭스 플랫폼 구성이 가능한 65-218, 50×4 1-접점 LXI 매트릭스 플러그인 모듈들을 출시했다. 이 모듈들은 피커링 65-200-002 LXI 섀시에 장착하여 사용되며 50×4 모듈의 경우 6개를 장착하면 최대 300×4까지 고전압 매트릭스 플랫폼을 구성할 수 있다.

두가지 구성의 이 모듈은 최대 60W 전력 범위에서 2A까지 전류를 스위칭 및 전달하며 400VDC 또는 750VDC (1kV 펄스)까지 콜드(스위칭 후 전력 인가) 스위칭할 수 있다. 1접점의 이 매트릭스 모듈은 고품질 전기기계식 릴레이를 사용하며 장기간 수명을 특징으로 한다.

유연한 확장성을 가진 이 모듈형 LXI 플랫폼은 채널 증설 요구에 따라 플러그인 모듈을 쉽게 장착할 수 있으며 제어 소프트웨어는 새로운 구성을 자동으로 감지한다. 섀시의 전면에서 플러그인 모듈이 장착 혹은 탈착되므로 증설이 쉬울 뿐 아니라 유지보수도 용이하다. 필요에 따라 모듈이 탈착되어도 다른 모듈들은 정상적으로 동작한다.

피커링의 스티브 에드워드 스위칭 제품 매니저는 “불과 2U 높이 섀시에 65-218 50×4 매트릭스 모듈을 장착하면 확장성 있는 고전압 스위칭 솔루션을 구축하게 되므로 테스트 시스템 랙 공간 사용 효율성을 높일 수 있다. 이 고전압 스위칭 솔루션은 항공, 우주 뿐만 아니라 자동차를 포함한 다른 산업에서의 테스팅 애플리케이션에도 적합하다.”라고 언급했다.

400V 버전인 65-218-101은 큰 용량의 매트릭스 구성을 위해 여러 개의 플러그인 모듈들이 연결될 때 백플레인 내부 아날로그 버스를 사용한다. 750V 버전인 65-218-111은 매트릭스 확장을 위해 외부 케이블을 사용한다. 두가지 플러그인 모듈의 전면 커넥터들은 고전압 9핀과 50핀 D타입이다.

65-200 섀시에는 트리거링 기능과 함께 스위칭 순서 목록을 내장 메모리에 저장하기도 한다. 이 두가지 기능을 합치면 사전 정의된 순서를 저장한 후 트리거에 의해 순차 스위칭함으로써 테스트 시스템의 효율을 증대할 수 있다. 이 모듈들은 또한 플러그인 경로 당 200mΩ 미만의 경로 저항을 갖도록 설계함으로써 전력 손실을 줄였으며 신호 전달 품질도 향상시켰다. 4µV 보다 작은 열기전압 성능으로 낮은 전압 응용분야에서도 사용이 가능하다.
