[기고] 복잡한 기계를 위한 스마트 커넥티비티 솔루션

첨단 모듈러 기술은 복잡한 것을 단순화하는데 매우 중요한 역학을 한다. 이 첨단 모듈러 기술은 매우 복잡한 산업용 기계와 로봇에 적용되면 더 많은 기능을 구현할 뿐 아니라 좀 더 지능적이며 더 잘 연결될 수도 있다.

인체의 진화와 마찬가지로 최신 기계들도 복잡하고 정교한 기술과 프로세스를 소화하도록 진화하고 있다. 특수 컴퓨팅 기기들이 기계 및 장비의 두뇌 역할을, 기계의 프레임은 골격의 역할을, 그리고 기계에 장착되는 모터, 컨베이어, 로봇은 무거운 것들을 들어올리고 밀어내며 조립하고 팔렛화하는 근육의 역할을 한다.

유비쿼터스 센서들은 작업 환경을 활발하게 모니터링 하는 오감을 대변하기도 한다. 그런가 하면 기계 장비류의 심장 역할을 하는 PLC는 모든 동작을 종합화해서 기능상의 로직과 안전을 제공함으로써 공장 가동 인력, 원부자재, 기계 자체를 보호해준다.

복잡성
기계에 부과되는 전력, 신호, 데이타 등의 과다 현상은 인간의 중추 신경과 비교되는데 이들은 모두 전력 패널이나 컨트롤 캐비넷에 높은 신뢰도의 안전한 연결을 필요로 한다.

복잡한 기계나 조립 라인에서 I/O는 수 백 개 이상의 데이터 포인트를 갖게 된다. 기계에 주어지는 전통적인 하드웨어 작업은 고도로 노동집약적이어서 기계의 여러 부위에서 전선 탈피, 납땜, 주름작업 등 여러 공정들을 수행해야만 한다. 심지어는 선적을 하기 전에 모든 연결 부위들이 완벽하게 와이어링된 후 테스팅을 거쳐야 고객사들이 원하는 장소에서 해체, 재조립이 가능해진다. 전기 기술자와 엔지니어들을 배치해야 하는 일도 다반사로 일어난다.

그뿐 아니라 와이어링 및 해체 작업은 기계 제조사들에게 많은 리스크를 가져온다. 여러 모터와 드라이브가 가동되는 공장에서의 지속적인 유지 보수나 문제 해결은 수 백 개의 접점 부분들을 연결하거나 다시 연결 해제하는 일들을 필요로 한다.

모듈화 작업

기계 제조사들은 기계의 작동 및 유지 보수를 일원화하는 데에 많은 관심을 기울여야 한다. 따라서 연결성 문제를 모듈화하는 것은 다음과 같은 중요한 장점들을 제공하게 된다.
• 배치 시간 감소
• 탁월한 기계적 안정감 및 성능, IEC 표준화
• 신속한 유지 보수 및 해결
• 가동 중지 시간 감소 및 생산성 향상

기술자들은 고객 맞춤화 작업을 위해 모듈화된 조립 공정으로 기계들을 재빠르게 해체해서 휴대용 테스트 장비에 직접 연결할 수 있다. 모듈화 작업은 기계와 공정 라인들을 단계별로 빠르게 배열, 수정, 확장하는 유연성을 제공한다. 몰렉스는 기계상의 혹은 캐비넷 안의 신호와 데이터 솔루션들을 모듈화한 솔루션들을 가지고 있다.

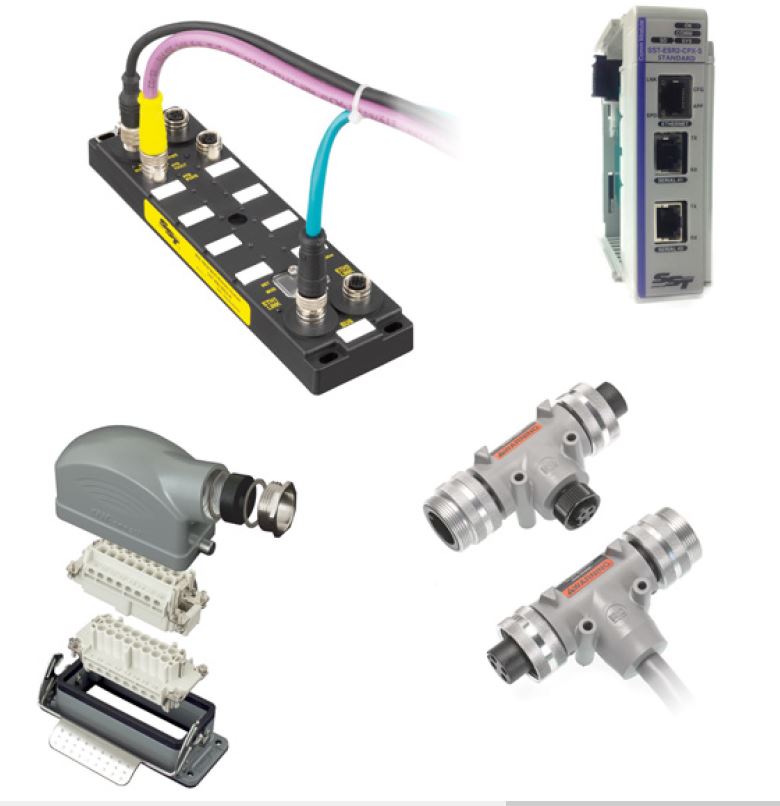

몰렉스의 중장비 커넥터
산업용 플랜트와 공정들의 커넥터 하우징은 액체, 먼지, 오물 등 거친 환경에 노출되어 있다. 특화된 커넥터 모듈은 안전한 체결을 제동하면서도 내입 부위를 보호하도록 설계 및 제작되었다. 몰렉스의 중장비 커넥터 솔루션은 여러 애플리케이션에서 매우 신뢰할만한 성능을 제공한다. 잠금 메카니즘은 안전한 실링을 보장하며 이에 따른 안정성은 진동이나 충격 등으로 인한 사고로부터의 분리 현상을 방지해준다.

산업용 자동화를 위한 Brad 커넥터
강건한 Brad 커넥티비티 솔루션은 업계에서 인정을 받은 브랜드로서 기계 및 산업용 자동화 설비 설계의 기본적인 요소이다. Brad M23 솔루션은 자동화 및 원부자재 처리 공정의 전력 부문에 특화된 제품이다. Brad M12 커넥터는 거친 산업용 및 기후적 조건에서도 제어용 부품과 자동화 기기를 우수한 품질로 신뢰도 높게 연결해주도록 우수한 품질을 제공한다.

이러한 고품질 커넥터는 산업용 기계의 센서, 인코더, 스위치 및 각종 입출력 부품들을 빠르고 간단하게 대체하도록 해준다. M12와 호환되는 Brad 울트라 록 시스템은 산업용 환경에서의 밀고 당기는 커넥터를 IP67/IP68/IP69K 등급으로 밀봉된 연결을 더욱 쉽게 해준다. 이 “밀고 당기는” 커넥터에 적용된 특허 기술은 센서, 액츄에이터 및 기타 제어용 부품들을 높은 신뢰도로 안전하게 연결시켜준다.

Ultra-Lock 기술은 기존의 나선형 커넥터가 가진 성능과 신뢰도를 능가한다. M12 나선형 커플링 설계에 바탕을 둔 Brad 하이브리드 시리즈 제품은 자동화 제어 기기 및 기계 설계에서 공간을 적게 차지하면서도 전선과 데이터 신호 케이블을 하나로 연결함으로써 전체적인 케이블 작업 시간과 설치 시간을 단축시켜준다.

Brand HarshIO 모듈
기계 실장형 Brad HarshIO 모듈은 PROFIBUS-DP, DeviceNet, CANopen, Modbus TCP, EtherNet/IP, PROFINET IO 등 모든 주용한 산업용 커뮤니케이션 네트워크 PLC 연결과 프로토콜을 지원한다. M12 커넥터와 호환되는 Brad HarshIO 모듈은 진단형 LED를 장착하고 있어서 네트워크, 전력, I/O의 상태들을 알려준다. EtherNet/IP 및 PROFINET용 빠른 스타트업 기술을 위한 QuickConnect를 장착한 HarshIO 모듈은 반복되는 작업을 하는 자동화 툴 교체 로봇에 적용될 경우 아주 빠른 스피드와 정밀도를 제공한다.

IO-Link 디지털 허브와 결합된 EtherNet/IP 와 PROFINET용 Brad IO-Link 마스터 모듈은 거친 환경에서의 원가 절감형 고밀도, 고성능에 끊김 현상 없는 생산 라인용 통신 시스템 연결을 필요로 하는 기계 제조사들에게 최적의 솔루션이다. 이 모듈은 디지털 링크를 센서와 액츄에이터 수준으로 연결시키는 IOLink 커뮤니케이션 표준을 지원한다.

이 모듈은 Bran IOLink 디지털 IO 허브 및 아날로그 어댑터와 함께 사용될 때 기능을 더욱 잘 발휘한다. 기계 정보를 하나의 네트워크 기능 노드로 집중시켜주는 Brad IO-Link 솔루션은 컨베이어 라인, 로봇, 채우기 공정, 라벨링, 팔렛팅 작업 및 로봇의 EOAT 공정에 매우 이상적이다.

모듈화된 전력 및 커넥터 솔루션은 복잡한 기계 및 로봇 시스템을 빨리 배치하도록 설계되었다. 이러한 배치를 적은 인력으로 빨리 해야 ROI가 비로소 시작되는 셈이다. 이렇게 해야 산업용 기계와 자동화 시스템의 전기적 배치 타임이 최고 80 퍼센트 줄어들어 전체적으로 설치 비용 또한 최고 50 퍼센트까지 줄어들게 되는 등 사업상의 효율도 높아진다.
[글_ 몰렉스 Jeff Barnes  http://molex.co.kr ]
