공장에서의 실장 비용 삭감 및 백색가전 · 산업기기의 저전력화를 더하다

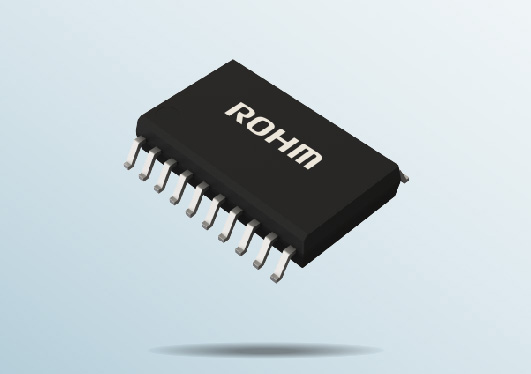

로옴(Rohm)은 공장자동화(FA) 기기와 에어컨이나 백색가전 등 AC 전원을 탑재하는 가전 및 산업기기용으로 730V 내압 MOSFET 내장 AC/DC 컨버터 IC ‘BM2P06xMF-Z 시리즈’를 개발했다고 발표했다.

최근 가전 및 산업기기의 AC/DC 컨버터에서는 전 세계의 교류 전압에 대응할 수 있도록 교류 85V~264V에 대응하고, 전원 전체로서 저전력 규격 ‘Energy Star’ 및 안전 규격 ‘IEC 62368’에 대응하는 등 국제적인 시점에서의 전원 시스템 구축이 요구되고 있다. 그중에서 AC/DC 컨버터 IC에는 이러한 요구에 대응함과 동시에, 공장에서의 실장 비용을 삭감하기 위해 패키지의 면실장화도 요구되고 있다. 그러나, 실제로는 손실과 발열이 큰 DMOSFET나 Planar MOSFET가 여전히 AC/DC 컨버터 IC에 널리 내장되고 있어, 면실장 패키지 제품으로 수십W 수준의 출력에 대응하는 것은 어려웠다.

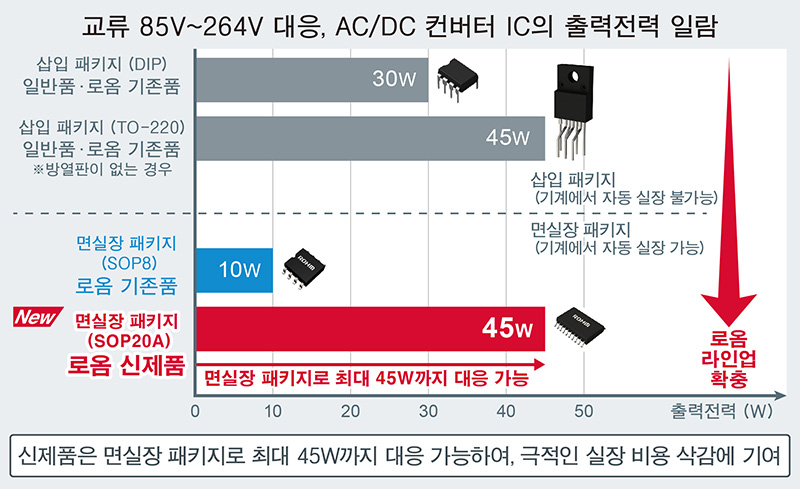

로옴은 이러한 과제를 해결하기 위해, 자사의 저손실 SJ-MOSFET와 최적화된 제어 회로를 소형 면실장 패키지에 내장한 45W 출력전력의 신제품을 개발했다.

새로운 ADC 컨버터 IC는 로옴의 저손실 파워 반도체(Super Junction MOSFET : 이하 SJ-MOSFET)와 제어 회로 등을 1패키지에 집적한 것으로 교류 85V~264V · 출력전력 45W까지의 AC/DC 컨버터 개발을 용이하게 한다. 면실장 패키지 채용으로 기존에는 어려웠던 기판에 대한 자동 실장이 가능하고, 독자적인 제어 회로를 통해 대기 시의 손실원이 되는 감전 대책용 방전 저항기를 사용하지 않고도 안전 규격 ‘IEC 62368’에 준거한다.

또한 독자적인 낮은 대기전력 제어 기술을 통해 대기전력을 저감했다. 최대 전원전압 (VCC) 60V까지 동작 가능하여 강압 외장 전원 회로도 필요하지 않다. 동등한 성능을 지닌 일반품 대비, 자동 실장 대응을 통해 공장에서의 실장 비용 삭감에 기여함과 동시에, 90% 이상의 대기전력 삭감, 전원 회로 부품 4개 삭감이 가능하여 저전력화 및 고신뢰화에 기여한다.
