터크 코리아, 자동차 용접너트 모니터링용 센서 출시

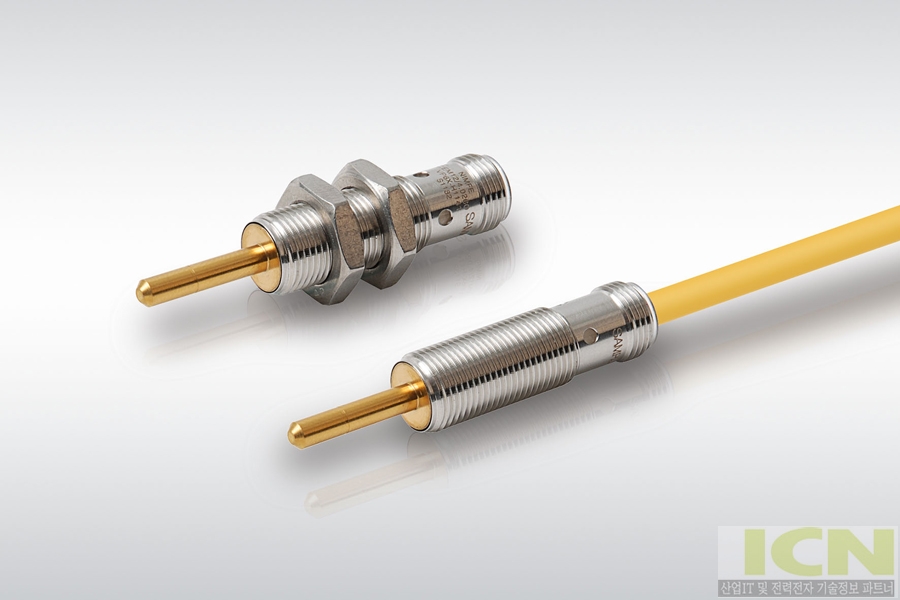

M5 용접너트감지를 위한 이상적인 솔루션

터크코리아는 터크(Turck)의 용접너트센서 NIMFE 시리즈가 ø4.0mm의 주석코팅의 센서로 새롭게 리뉴얼 출시되었다고 밝혔다. 자동차 용접너트 센서는 자동차 조립공정상에서 정확한 너트와 슬리브 장착을 위해 필수적인 모니터링을 수행할 수 있도록 한다.

자동차산업에서는 스페이서 슬리브 또는 보강 슬리브에 여러 금속 구성요소를 조립하기 위해 용접너트를 사용하고 있는데, 정확한 너트와 슬리브 장착을 위해 조립공정은 지속적으로 모니터링 해야 한다.

스페이서 슬리브와 용접너트는 차량의 프레임, U빔, 차량시트, 또는 연료탱크들과 같은 차량요소를 확인하기 위해 사용되고, 설계요구사항에 맞춰 조립되는데, 만약 각각의 너트나 슬리브기 정확한 위치에 놓이지 않으면 제조공정이 중단되기도 한다. 이러한 오류들이 감지되지 않고 적합하지 않은 부품들이 다음단계의 공정으로 진행이 되면 제조업에서는 상당한 비용을 초래하게 되는데, 터크의 용접너트센서는 강자성과 비강자성 물체를 구별할 수 있어 철로 이루어진 용접너트를 감지 시, 출력신호를 내보내도록 되어 있다.

용접너트센서는 어떻게 사용할까

새롭게 출시된 이 센서는 메탈시트가 아닌 오직 너트만을 감지한다. 센서의 파라미터 설정은 M12커넥터의 2번핀 혹은 티칭 어댑터(VB2-SP1)를 이용해 가능하다. 티칭 버튼 클릭을 통해 금속판과 금속판+용접너트의 자성차를 감지하여 용접너트의 유무를 검출할 수 있다. 센서를 한번 티칭하면, 다시 티칭이 될 때까지 현재의 파라미터 값을 기억한다. 또한 온도보상시스템이 있어 용접공정 동안에 발생하는 온도의 극심한 변동의 균형을 맞춰준다.

[TIPs]
용접너트센서의 장점

• 높은 신뢰성과 공정안정화
수 년간의 경험을 기반으로 최적의 재료와 어플리케이션에 정확하게 맞추어 결합하여 시스템의 기능을 확실하게 보장한다. 이 센서들은 에러가 적고, 신뢰성이 높은 솔루션이다.
• 기존의 방법보다 저렴하게 문제 해결 가능
터크의 용접너트센서는 카메라와 광학적 솔루션을 대체할 수 있으므로 기존에 용접 공정에서 사용하던 비전시스템 대신 몇 개의 용접너트센서로 비용절감이 가능하다.
• 최적의 통합과 적용
이 센서들은 구체적으로 용접너트를 감지할 수 있도록 설계되었고, 이러한 환경에 적합하도록 맞춰져 있다. 센서들은 검출해야 할 물체에 적합하도록 구성되어있으므로 이 센서들은 기존의 어플리케이션에 적합하다. 용접방지물질들은 자동차산업에서의 어플리케이션에서의 이상적인 사용이 가능한 센서를 보호한다.
• 소프트웨어나 기타시스템 불필요
용접너트센서들은 작동을 위해 소프트웨어나 기타 시스템이 필요하지 않다.
• 간단한 프로그래밍
이 용접너트센서들은 시스템에서 사용되는 모든 용접너트센서들에서 사용되는 설정어댑터를 통해 구성 가능하다.
• 에러디스플레이가 가능한 4개의 LED 보유

오윤경 기자 news@icnweb.co.kr
