피커링 인터페이스, 마이크로웨이브 멀티플렉서 제품군에 임피던스 종단 SP4T, SP6T 모듈 추가

성능 향상과 공간, 비용을 절약한 4x-785C PXI, PXIe 제품군

전기전자 시험 및 검증을 위한 모듈형 신호 스위칭 및 시뮬레이션 제품 선도 공급사인 피커링 인터페이스가 5G와 반도체 테스트 산업의 최근 요구 스펙을 만족하기 위해 4x-785C 67GHz SP4T, SP6T 마이크로웨이브 멀티플렉서 제품군에 임피던스 종단 SP4T, SP6T 모듈을 추가한 모델을 출시했다.

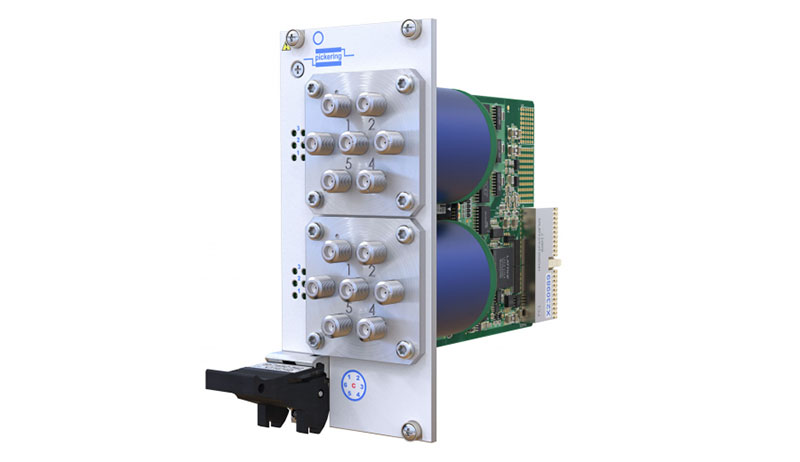

향상된 신호 무결성을 특징으로 하는 임피던스 종단 모듈 40-785C(PXI)와 42-785C(PXIe)는 판넬형과 리모트 마운트형으로 선택이 가능해 적용분야에 따라 편리한 위치에서 스위치를 사용할 수 있다. 리모트 마운트형은 하나의 PXI/PXIe 슬롯만으로 3개 스위치 모듈까지 제어할 수 있어 시스템 공간을 절약하는데 효과적이다.

4x-785C 제품군은 업계 최고의 고품질 래디얼 기계식 마이크로파 스위치를 기반으로 한다. 사용하지 않는 채널에 대해서는 67GHz 50Ω 에 종단 처리되어 신호 경로의 임피던스 특성을 일정하게 유지하게 되므로 신호 무결성이 극대화된다.

리모트 마운트 버전은 1.5M 케이블을 이용하여 각 먹스 스위치를 시험 대상체와 가까운 위치에서 연결할 수 있게 해준다. 이를 통해 RF 연결 길이가 줄어들어 성능이 극대화되고 케이블 연결 비용이 최소화된다. 1개 먹스 구성 판넬형은 3개의 PXI/PXIe 슬롯을 필요로 하며 2개 구성은 6슬롯이 필요하지만 리모트 마운트 버전의 경우 1개 슬롯으로도 충분하다.

피커링 인터페이스의 스위칭 제품 관리자인 스티브 에드워드는 “시스템에서의 릴레이 상태 모니터링을 위해 4x-785C 제품군은 스위칭 회수 카운팅 기능을 제공한다. 채널당 사용 횟수를 알 수 있으므로 많이 사용하는 릴레이가 고장 나기 전에 적게 사용하는 릴레이로 미리 대체함으로써 기기의 수명을 효율적으로 관리할 수 있다”라고 설명했다.
