피커링 인터페이스, 산업계 가장 높은 대역폭의 일반 신호용 PXI 매트릭스 모듈 출시

전기전자 시험 및 검증을 위한 모듈형 신호 스위칭 및 시뮬레이션 제품 선도 공급사인 피커링 인터페이스가 산업계에서 가장 높은 주파수 대역폭의 일반 신호용 매트릭스 모듈을 출시했다. 2극, 16×8 또는 32×8 구성의 이 매트릭스 모듈은 선택된 경로에 따라 35MHz에서 70MHz까지의 대역폭과 85MHz까지 1.5:1 미만의 정재파비(VSWR) 특성을 갖는다.

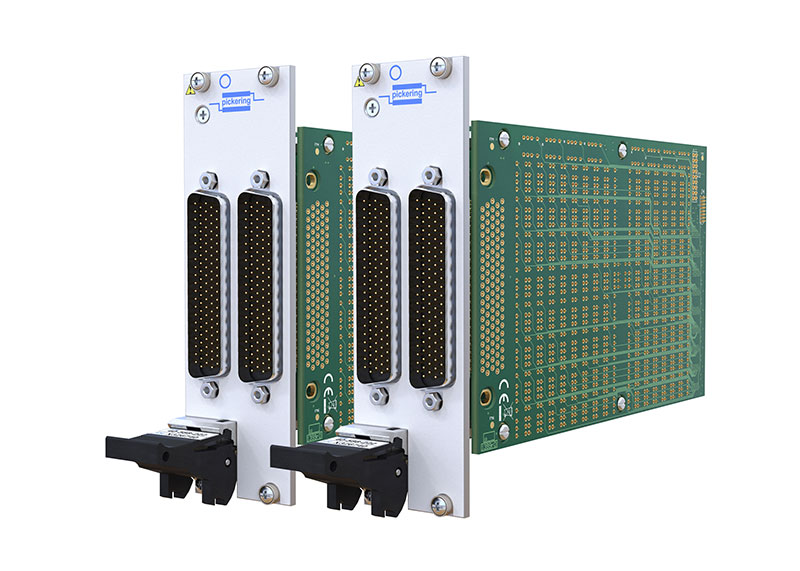

이 모듈은 2슬롯 PXI(모델 40-588) 또는 PXIe(모델 42-588) 형이며 220VDC/250VAC에서 2A까지 핫 또는 콜드 스위칭이 가능한 통신 등급 전기기계식 릴레이로 구성되었다. 케이블 액세서리와 연결하기 위한 전면 패널 커넥터에는 모든 신호 핀과 아날로그 접지 핀이 함께 있다. 32×8 매트릭스는 2개의 16×8 매트릭스 카드 전면판 커넥터를 이용해 구성되었다.

피커링 스위칭 제품 매니저인 스티브 에드워즈는 “40/42-588 모듈의 증가된 대역폭은 더 높은 주파수 신호를 스위칭해준다. 이 모듈은 신중한 매트릭스 설계와 절연 스위칭을 통해 우수한 RF 성능을 유지하면서 여전히 높은 스위칭 용량을 제공한다. 이 모듈은 또한 다른 공급업체의 기존 VXI 스위칭 제품의 전기적 특성에 대한 호환성을 유지한다. 이러한 호환성은 피커링의 VXI-PXI 대체 프로그램의 특징이기도 하다”라고 말했다.

새로운 40/42-588 대용량 고대역폭 스위칭 매트릭스 모듈은 자동차 및 방위 산업에서의 엄격한 테스트 조건에서 사용되고 있는 기존 시스템을 업그레이드하거나 새로운 자동화 테스트 장비(ATE)에 적합하다.

이모듈은 피커링의 eBIRST™ 진단 테스트 툴로 지원된다. 다른 피커링 제품과 마찬가지로 40/42-588 모듈은 기본 3년간 품질을 보증하며 고객이 현장에서 수리를 할 수 있도록 예비 릴레이가 함께 제공되어 시스템 가동 중지 시간을 최소화한다. 40/42-588 제품군을 지원하기 위해 다양한 상호 연결 액세서리도 함께 제공된다.
