리니어, 36V, 800mA 견고한 리니어 레귤레이터 출시

리니어 테크놀로지 코리아는 주요한 사용성, 모니터링, 보호 기능을 갖춘 견고한 800mA 폭넓은 입력 전압 범위의 리니어 레귤레이터(제품명: LT3089)를 출시했다고 발표했다. 이 디바이스는 기존 레귤레이터 대비 안전 동작 영역(Safe Operating Area, SOA)이 확대되어, 구식 레귤레이터가 출력을 제한하는 높은 입력대출력 전압 및 높은 출력 전류 애플리케이션에 이상적이다.

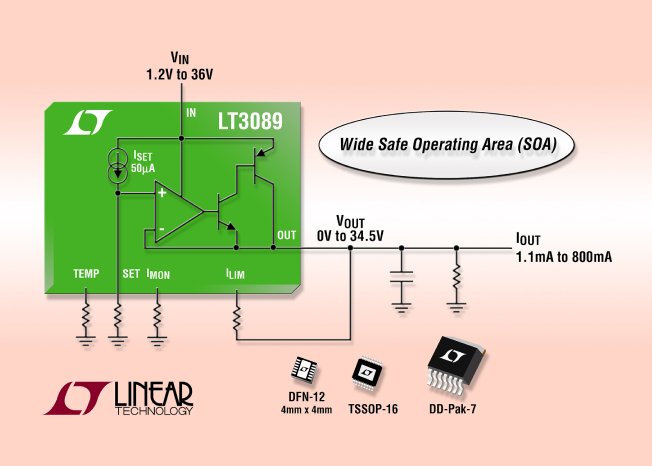

LT3089는 단일 저항 출력 전압 설정을 위한 전류 소스 레퍼런스와 출력 조절 기능을 0V까지 낮춰서 사용할 수 있다. 출력 전류 제한 기능은 단일 저항을 이용해 외부로 설정될 수 있다. 레귤레이터 아키텍처는 낮은 밀리볼트 라인 및 부하 레귤레이션과 결합되어, 다중 IC가 발열 및 더 높은 출력 전류를 위해 쉽게 병렬화될 수 있다. 디바이스의 전류 모니터에서 전류는 라인드롭 보상을 위해 셋트 전류로 합산될 수 있다. 여기서, LT3089의 출력은 라인 드롭을 위해 보정할 수 있는 전류를 증가시킨다.

LT3089는 2mV 미만으로 뛰어난 라인 및 부하 레귤레이션을 달성하며, 출력 전압과 독립적이고, 1.2V ~ 36V의 입력 전압 범위의 특징을 제공한다. 이 디바이스는 다중 레일을 요구하는 애플리케이션에 잘 맞는다. 출력 전압은 1.2V 드롭아웃을 이용할 경우 0V ~ 34.5V의 단일 저항으로 프로그램할 수 있다. 온칩 트림형 50µA 전류 레퍼런스는 ±1% 정확도를 제공한다. 레귤레이션, 과도응답, 출력 잡음((27µVRMS)은 디바이스의 전압 팔로우어 아키텍처로 인해 출력 전압과 독립적이다. LT3089는 2개의 저항만 사용하여 2개 단말기 전류 소스로 구성할 수 있다. 안정성을 위한 입력 또는 출력 커패시터는 리니어 레귤레이터 모드 또는 동작을 위한 전류 소스 모드에서 작동할 수 있다.

LT3089는 여러 개의 모니터링 및 보호 기능을 제공한다. 전류 제한 기능은 단일 저항으로 프로그램 될 수 있다. 모니터 출력은 온도(1µA/°C)와 출력 전류(200µA/A)에 비례하는 전류 출력을 제공하며, 이를 통해 쉬운 접지 기반 측정이 가능하다. 전류 모니터는 케이블 드롭을 보정하기 위해 사용될 수 있다. LT3089의 내부 보호 회로는 역 입력 보호, 역 전류 보호, 내부 전류 제한 기능, 열 셧다운 기능을 포함한다.

리니어 테크놀로지의 부사장 겸 엔지니어링 CTO인 로버트 돕킨(Robert Dobkin)은 “LT3089 레귤레이터의 견고한 아키텍처, 보호 및 모니터링 기능은 신뢰성 높은 설계를 위한 새로운 툴을 설계자에게 제공한다. 고전력 소모를 위한 DD-Pak 패키지를 비롯해 저전력 애플리케이션을 위한 다양한 표면실장 패키지를 이용할 수 있다. 시스템 전력 및 온도는 적절한 작동을 위해 쉽게 점검될 수 있다.” 라고 말했다.

LT3089는 로우 프로파일(0.75mm) 12핀 4mm x 4mm DFN, 16핀 열 성능이 향상된 TSSOP 및 7핀 DD-Pak을 포함해 열 성능이 향상된 다양한 표면실장 호환 패키지로 제공된다. 모든 패키지는 히트싱크 없이 표면실장 애플리케이션에서 2W를 소모한다. 매우 다양한 등급의 온도 범위로 제공된다. E 및 I 등급에서 –40°C ~ 125°C, H등급 –40°C ~ 150°C, 높은 신뢰성의 MP 등급 –55°C ~ 150°C로 제공된다.

[제품특징: LT3089]

· 견고한 산업용 리니어 레귤레이터
· 800mA 출력시 폭넓은 안전 동작 영역(SOA)
· 출력 전류 모니터: IMON = IOUT/5000
· 정션 온도 모니터: 1μA/°C
· 폭넓은 입력 전압 범위: 1.2V ~ 36V
· 출력 전압 설정하는 단일 저항 0 ~ 34.5V
· 50μA SET 핀 전류: 1% 초기 정확도
· 더 높은 전류 또는 발열을 위해 쉽게 병렬화 가능
· 외부 설정 가능한 전류 제한 기능
· 입력 또는 출력 커패시터 선택
· <1mV 부하 레귤레이션
· <0.001%/V 라인 레귤레이션
· 전류 제한, 열 성능 셧다운 & 역 입력 보호 기능
· 열 성능이 강화된 12핀 4mm × 4mm DFN & 16핀 TSSOP, 7핀 DD-Pak 패키지에서 이용 가능
