UHD 시청에 획기적인 성능을 제공하는 새로운 HDMI 보호 디바이스-아이씨엔매거진

HDMI2C1 시리즈는 모든 DDC(Display Data Channel) 라인에 액티브 풀업(pull up) 기능을 탑재하여 UHD 신호 무결성을 유지하고 HDMI 케이블 품질에 대한 의존성을 최소화한다.

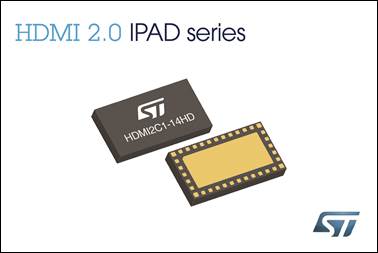

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 단일 칩 형태의 HDMI™ 신호 조정 및 보호 IC신제품 HDMI2C1 시리즈를 출시했다.
가장 빠른 4K UHD 데이터 속도까지 커버할 수 있도록 최대 성능을 높인 제품이다.
이번 HDMI2C1 시리즈는 모든 DDC(Display Data Channel) 라인에 액티브 풀업(pull up) 기능을 탑재하여 UHD 신호 무결성을 유지하고 HDMI 케이블 품질에 대한 의존성을 최소화한다. 또한 통합 ESD 보호기능은 10GHz의 대역폭을 증가시켜 고속 4K 신호를 왜곡됨 없이 통과시킨다. 반면, 클램핑 전압은 10V로 낮고 응답 시간은 30ns로 신속하기 때문에 갑자기 과도 현상이 일어나서 ESD에 민감한 딥-나노미터(deep-nanometer) 공정 기술로 생산된 최신 HDMI 칩이 손상되는 것을 막는다.
HDMI2C1 칩을 사용하면 각개 보호용 부품들이 차지하던 pc 보드 공간의 80%를 절약할 수 있으며, UHD 셋톱 박스나 블루레이 플레이어 같은 제품 주기가 빠른 가전의 출시를 앞당길 수 있다. 핀 할당은 단일층 및 2층의 경제형 보드에 최적화 되어 있다.
HDMI2C1 시리즈에 추가된 기능에는 단락 및 과열 보호 기능을 갖춘 5V LDO(low-dropout) 레귤레이터, HDMI DDC, CEC(Consumer Electronic Control) 및 핫 플러그 감지(Hot-Plug Detect, HPD) 라인용으로 백 드라이브 보호 기능을 갖춘 레벨 시프터도 포함되어 있다. 총 네 가지 버전이 판매되며 이 중 HDMI2C1-6C1은 HDMI 데이터 라인 상에서 외부 ESD를 보호하고 공통 모드 필터링(ST의 ECMF™ 시리즈)을 수행함으로써 설계의 유연성을 향상시킨다.
