[테크] PLC 인터페이스 마이그레이션 시스템

바이드뮬러 PLC 마이그레이션 인터페이스를 채택할 경우, 단시간에 PLC 시스템 교체는 물론 결선 오류방지도 가능하다. 또한, 현장 배선에 지장을 줄 필요 없이 간편하고 신속하게 기존 인프라 적용 또는 변경이 가능하다.
이들 PLC 시스템은 공정, 화학, 시멘트 또는 자동차 산업이건, 심지어 에너지 부문이건 사용분야를 불문하고, 공장 운영자가 다운타임을 최소화하여 PLC 시스템 업데이트 및 개장을 수행해야 한다. 바이드뮬러 PLC 마이그레이션 인터페이스를 채용함으로써, 사용자는 현장 배선을 변경할 필요가 없기 때문에 보다 신속하게 해당 목표를 달성하게 된다. PLC 마이그레이션 공정은 시스템 테스트를 포함하여 수주간 걸리던 시간이 단 몇 시간으로 단축되어, 전체 공장 이전에 소요되는 시간이 대폭 단축된다.

이는 생산 설비도 최단시간 직후 정상운영에 복귀할 수 있음을 의미한다. 사용자는 바이드뮬러가 모든 일반 PLC 시스템에 적합한 폭넓은 마이그레이션 컴포넌트를 제공한다는 사실을 알게 될 것이다. 예를 들어, 현재 바이드뮬러는 포트폴리오 상에 Siemens S-5 및 Schneider Electric TSX에 적합한 전면 어댑터 (FAD)를 구비하고 있다.

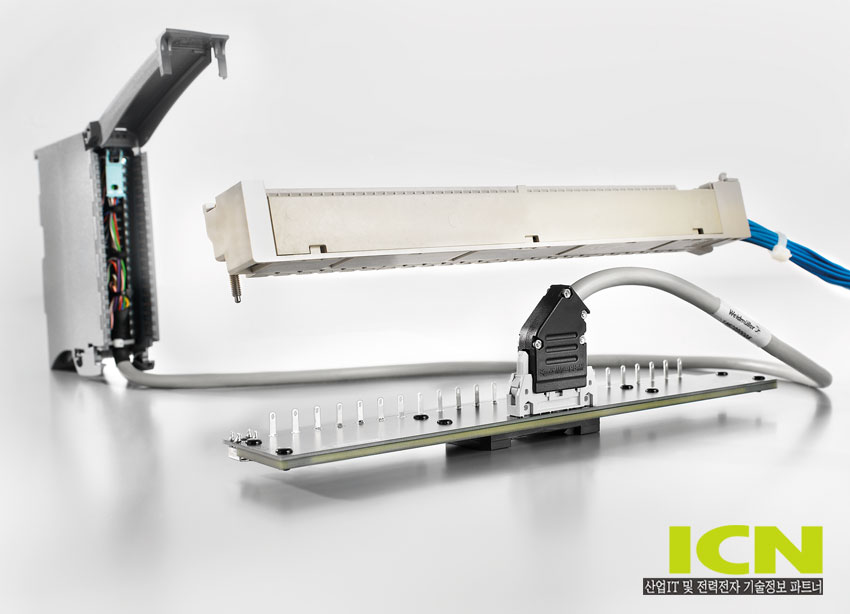

신형 전면 어댑터 (FAD)를 사용하면, PLC 시스템 교체 시 배선 오류를 방지하고 마이그레이션 공정에서 공장 가동 중지시간을 최소화할 수 있다. 또한, 근처 어플리케이션 및 전면 어댑터에 맞춤 구성되는 검증된 사전 조립형 케이블이 제공되어, 신형 PLC와의 오류 없는 연결을 보장한다. 바이드뮬러 전면 어댑터는 새로운 PLC 시스템과 구형 설비를 조합하는 가장 손쉬운 방법이다. 개장 부품의 사용 가능성에는 사실상 제한이 없다.
사전 조립 시스템 케이블과 함께 사용될 때, Siemens S5-115 용 바이드뮬러 전면 어댑터를 사용하면 구형 S5-115 시스템에서 다른 PLC 시스템 또는 바이드뮬러 “u-remote” I/O 시스템으로 안전한 마이그레이션이 가능하다. 또한, 바이드뮬러 전면 어댑터 BLK 및 사전 조립된 시스템 케이블을 사용하면 구형 Schneider 시스템에서 다른 PLC 시스템 및 바이드뮬러 “u-remote”로 빠르고 안정적으로 마이그레이션하는 것도 가능하다.
새로운 바이드뮬러 전면 어댑터는 IEC60603-13 / DIN41651 20 p에 따라 플러그인 커넥터를 사용하여 필드 측에 연결된다. 총 작동 전류가 3 A인 경우, 허용 전압은 30 V AC / 60 V DC이다. 각 전면 어댑터는 CE-승인을 받았으며, 폭넓은 – 25 ° ~ + 50 ° C 온도범위에서 제한없이 작동 가능하다.

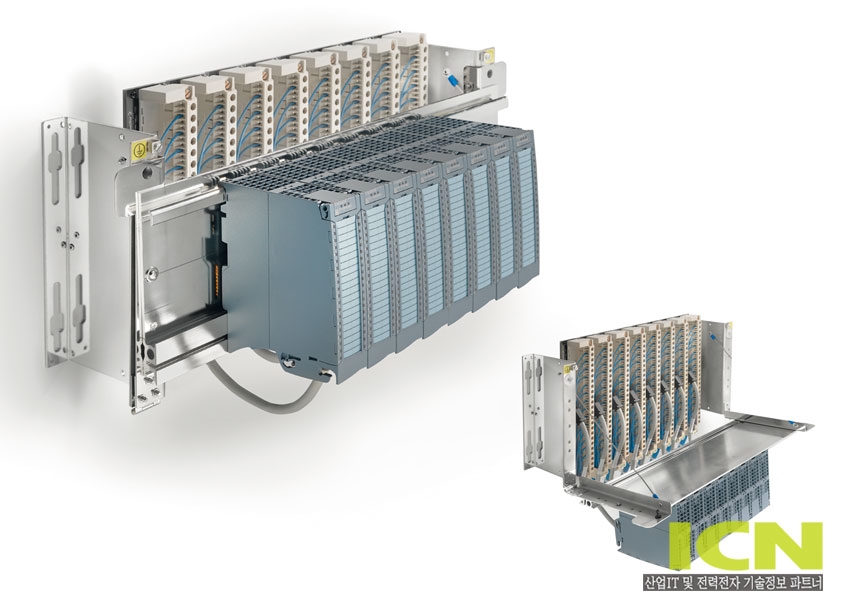

바이드뮬러의 19″ 마이그레이션 랙은 제어 캐비닛에 가능한 한 적은 공간을 차지하도록 설계되어 있다. 해당 랙 시스템은 구형 제어장치를 교체하고 연결 레벨과 신형 제어장치를 결합하여 하나의 소형 유닛을 만들어준다. 모든 연결 컴포넌트는 상단을 접어내려 손쉽게 접근할 수 있다. 바이드뮬러 전면 어댑터(FAD)는 기계적 지지대를 사용하여 DIN 레일 상에 간편하게 장착할 수 있다. 사용자는 전면 어댑터 및 기존 현장 배선을 바닥 레벨에 할당하는 한편, 신형 PLC 는 상단에 배치된다. 폴더방식 힌지(hinge)의 사용으로 시운전 또는 유지보수 작업 동안 구형 케이블링에 대한 액세스가 간소화된다.
바이드뮬러의 간편 구성 테이블은 특정 어플리케이션별 선택 공정으로 전환한다. 즉 이들 테이블의 사용으로 고객이 필요한 모든 요소들을 선택하는 것이 보다 용이하게 되었다. 해당 리스트는 신형 및 구형 PLC 카드를 비교하고 필수 전면 어댑터 및 사전조립식 케이블은 물론 해당 랙 시스템에 대한 정확한 설명을 제공한다. 바이드뮬러코리아 www.weidmueller.com
