ST마이크로, 돌입전류 자동 조정 지능형 전원 스위치 출시

정적·동적 모드 전환으로 과전류 보호 유연성 강화… 산업용 24V/48V 시스템 적용

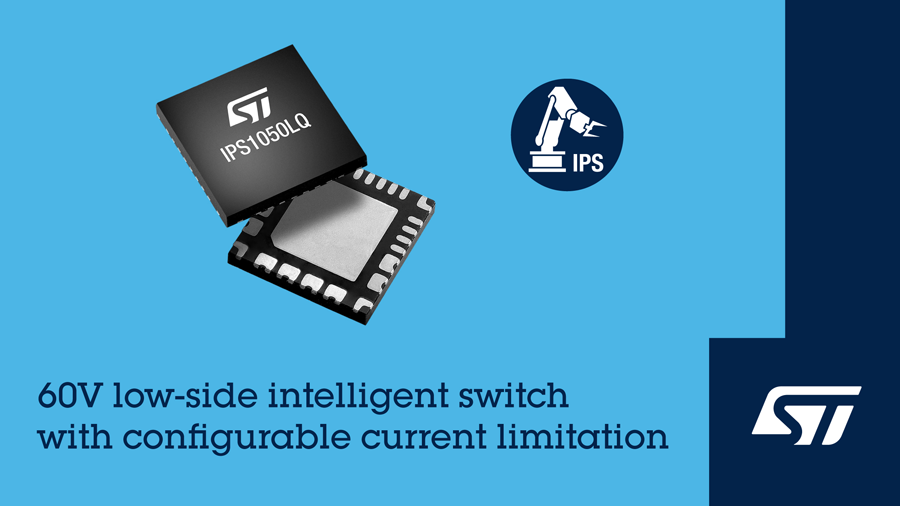

ST마이크로일렉트로닉스(STMicroelectronics)가 유연한 과전류 보호 기능을 제공하는 IPS1050LQ 로우사이드 스위치 IC를 출시했다고 밝혔다.

이 제품은 고정형 또는 프로그래밍 가능한 전류 제한 기능을 갖춘 정적 모드와 높은 돌입전류를 안전하게 처리하는 동적 모드를 제공한다. 최대 65V의 출력단 정격 전압을 지원하며, PLC(프로그래머블 로직 컨트롤러), 공장 자동화 장비, CNC 머신 등 산업용 애플리케이션에 활용할 수 있다.

8단계 전류 제한 설정 및 자동 조정 기능

IPS1050LQ는 정적 모드 또는 동적 모드 선택과 동작 전류 한계를 설정하는 3개의 핀을 갖춰 총 8개의 허용 전류 값을 선택할 수 있다. 정적 모드에서는 외부 저항을 이용하거나 마이크로컨트롤러 또는 ASIC의 GPIO 포트에서 핀을 구동해 활성화 레벨과 임계값을 설정할 수 있다.

한 개 이상의 핀에 커패시터를 연결하면 동적 모드가 선택되며, 돌입전류 처리를 위해 초기 한계가 최대 25A까지 설정된다. 이러한 한계치는 단계적으로 자동 감소해 원하는 동작 전류 한계에 도달하게 되며, 각 단계의 지속시간은 커패시턴스 값에 따라 결정된다.

VIPower 기술 기반 고효율 스위칭

ST의 검증된 M0T5 VIPower 기술 기반으로 설계된 IPS1050LQ는 온저항(R_DS(on))이 25mΩ에 불과하며, IEC 60947-5-1 표준의 DC-13 부하를 비롯해 저항성, 정전 용량성, 유도성 부하에 대해 에너지 효율적인 스위칭을 보장한다.

액티브 클램핑(Active Clamping) 기능은 턴오프 시 유도성 부하의 빠른 자기 소거를 구현하며, 저전압, 과전압, 과부하, 단락, 접지 분리, Vcc 분리 보호 기능과 전용 과온 지시 핀을 갖춘 열 보호 기능 등 포괄적인 안전 기능을 내장했다.
