TI, 고전력 밀도를 제공하는 12V, 10A, 10MHz DC/DC 컨버터 IC 출시-아이씨엔매거진

고유한 토폴로지를 적용한 초소형 SWIFT™ 스텝다운컨버터로서 4배 높은 전류 밀도 달성

TI 코리아(대표이사 켄트전)는 50A/cm³ 이상의 전류밀도를 제공하는 업계최초의 12V, 10A, 10MHz직렬 커패시터 벅 컨버터IC를 출시한다고 밝혔다.

이러한 전류 밀도는 현재이용할 수 있는 다른 12V 전원 관리 소자 또는 솔루션에 비해 4배높은 성능을 달성한다. TPS54A20 SWIFT™ 동기식 DC/DC 컨버터제품은 고유한 토폴로지를 적용하여 8V~14V 입력 및 10A 출력애플리케이션에 요구되는 특수한 자기 소자나 복합 반도체를사용하지 않고서 위상당 최대 5MHz에 이르는 고속 스위칭 동작이가능하다.

또한 TI의 WEBENCH^® 파워 디자인 툴을 통해 이스텝다운 컨버터를 사용함으로써 공간 및 높이가 제약적인POL(point of load) 통신 및 네트워킹 전원장치 설계에 적합하며,개발 시간 단축이 가능하다.

TI코리아 차영길 이사는 “입력전압이 반으로 떨어지기 때문에 2배의 Duty율을 높일 수 있다. 스위칭 속도가 매우 빠르기 때문에 충방전이 진행되더라도 안정적인 공급전압이 유지된다. 라이프타임을 늘릴수 있고, 더 적은 캐패시터로 효율을 낼 수 있다.”고 말했다. 그는 또한 “전압 레귤레이터의 사이즈를 2배이상 작게 줄일 수 있다. 칩타입 인덕터 사용하면서도 전체 가격절감을 이룰 수 있다. 특히 면적이 작아진 만큼 IoT 등의 기능을 추가로 간단하게 올리는 것이 가능해졌다.”고 밝혔다.

TPS54A20의 주요 기능 및 장점

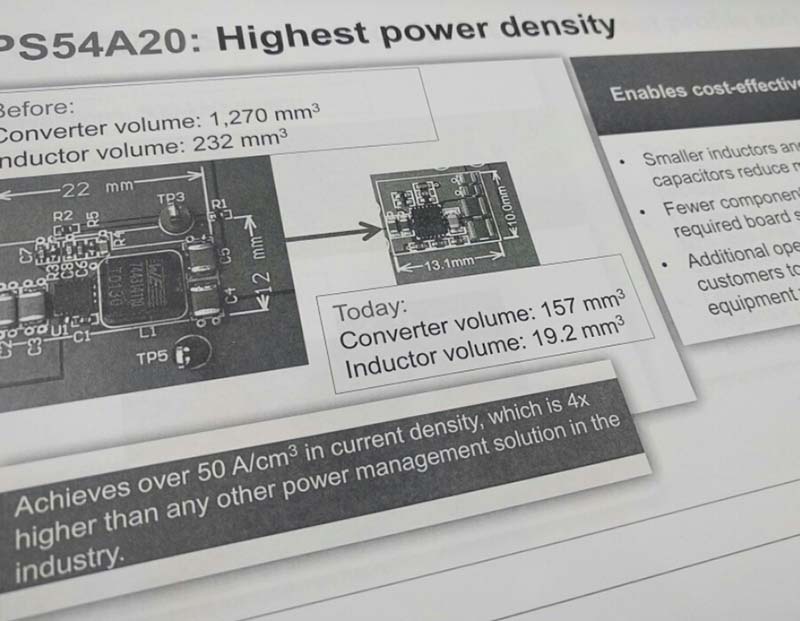

1. 소형 솔루션: 소형 HotRod™ QFN(quad flat no-lead)패키지로 제공되며, 경제적인 비용의 작은 2MHz~5MHz인덕터로 131mm2의 솔루션 크기를 달성할 수 있다. 이는 유사500kHz DC/DC 컨버터 설계보다 50% 적은 면적을 차지한다.

2. 낮은 프로파일: 높이가 2mm 미만이므로 크기, 무게 및BOM(bill of materials)을 절감할 수 있고, 소형 10A 전압의레귤레이터를 PCB(printed circuit board) 후면에 탑재가능하다. 이에 따라 개발자들은 산업용 서버나 여타 공간제한적인 애플리케이션에서 TPS54A20의 소형 크기의 이점을활용할 수 있다.

3. 메가헤르츠대(MHz)의 스위칭 동작 주파수: 14ns 최소온타임(on-time)이 가능하므로 효율이나 EMI(electromagnetic interference) 성능 저하없이 4/7/10MHz 동작이 가능하다.

아이씨엔 매거진 오승모 기자 oseam@icnweb.co.kr
