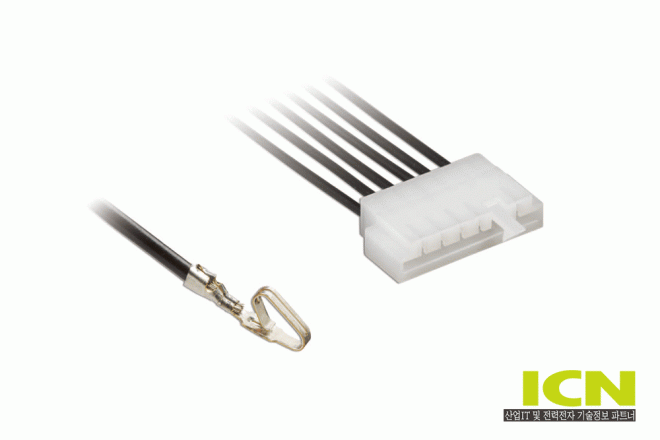

몰렉스, EdgeMate™ 와이어-엣지카드 파워 커넥터

결합 헤더의 필요성을 없애 비용과 시간 절감 효과를 주는 합리적 가격의 3.96mm 피치 EdgeMate ™ 와이어-엣지카드 파워 커넥터 (Wire-to-Edgecard Power Connectors)이다.

이 커넥터 시스템은 UL 94V-2 내연 등급 요구 사항을 준수하며 최대 7.0A에 이르는 파워 애플리케이션을 지원한다. 록킹(Locking)방식에 따라서, 포지티브 록킹 타입(positive locking type)은 2~12 pin으로 구성되고, 논록킹 타입(non locking type)은 3~12pin으로 구성된다.

이 커넥터 제품군은 높은 전기적 신뢰도에 필요한 제 2중 전류 통로를 가진 두 갈래 단자를 가진다. 단자는AWG 18~20 와이어가 사용된다. 전자기기, 산업용, 조명업계 제조사들을 위해 재고를 최소화하고 BOM과 제조 비용을 절감하는 등의 장점을 제공한다.

엣지메이트 와이어-엣지카드 파워 커넥터는 추가적인 공정 없이도 PCB 위에 직접 실장이 가능하다. 특징적인 사양인 포지티브 락 설계로 인해 PCB 위에 잠금 기능을 할 수 있어 카드 접촉부와 단말기를 일체화시키기도 한다. 이를 통해 외부충격 및 고진동 환경에서도 조립을 견고하게 한다는 장점을 제공한다.

몰렉스 www.molex.com

아이씨엔 매거진 2015년 1월호
