리니어 테크놀로지 코리아(대표 홍사곽)는 고전압, 고집적, 저잡음 듀얼 출력 전원공급장치(제품명: LTC3265)를 출시했다고 발표했다. 이 제품은 단일 파지티브 입력 전원(V_{IN_P})을 채택하고 인덕터 없이 최대 ±2•V_{IN_P} 의 저잡음 바이폴라 전원을 생성한다.

이 디바이스는 부스트 더블링 충전 펌프, 인버팅 충전 펌프, LDO(low dropout) 레귤레이터 2개를 포함한다. 부스트 충전 펌프는 4.5V ~ 16V로 입력 전압 범위가 넓으며 출력 V_OUT+ 에서 파지티브 LDO 포스트 레귤레이터에 전력을 공급한다. 인버팅 충전 펌프는 부스트 입력이나 출력에 연결될 수 있는 더 넓은 입력 전압 범위(4.5V ~ 32V)를 가질 수 있다.

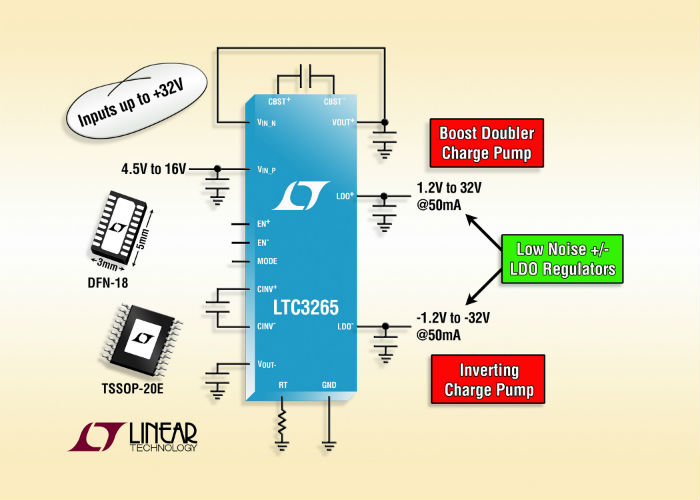

네거티브 LDO 포스트 레귤레이터는 인버팅 충전 펌프 출력 V_OUT-에서 전력을 공급받는다. LTC3265는 고전압 입력에서 저잡음 바이폴라 전원이 필요한 다양한 애플리케이션 즉, 산업/계측 저잡음 바이어스 제너레이터, 휴대용 의료 장비 및 자동차 인포테인먼트 시스템에 매우 적합하다.

제품특징: LTC3265

부스트 충전 펌프, 2 • V_{IN_P}(V_{IN_P}범위: 4.5V ~ 16V) 생성
인버팅 충전 펌프, –V_{IN_N}(V_{IN_N}범위: 4.5V ~ 32V) 생성
저잡음 파지티브 LDO 포스트 레귤레이터 최고 50mA
저잡음 네거티브 LDO 포스트 레귤레이터 최고 50mA
LDO 레귤레이터 온상태에서 버스트 모드(Burst Mode^®) 동작시 135µA 대기 전류
50kHz ~ 500kHz 프로그램가능한 오실레이터 주파수
세라믹 커패시터에서 안정화
단락 및 과열보호 기능
로우 프로파일 3mm × 5mm 18핀 DFN & 열 성능이 강화된 20핀 TSSOP 패키지

파지티브 및 네거티브 LDO 레귤레이터는 100µVRMS 출력 잡음 및 각각 최대 50 mA까지 출력 전류를 공급할 수 있다. 레귤레이터의 출력 전압은 대칭 또는 비대칭 출력 공급전원을 생성할 수 있는 외부 저항 디바이더를 이용해 ±1.2V ~ ±32V 범위에서 독립적으로 조정될 수 있다.

LTC3265의 내부 충전 펌프는 최대 효율을 위해 낮은 대기 전류 Burst Mode^® 동작이나 최저 잡음을 위해 정주파수 모드로 동작된다. 버스트 모드 동작에서, LTC3265는 무부하일 때 LDO 레귤레이터의 온상태에서 대기 전류가 135μA에 불과하다. 정주파수 모드일 때, 이 제품은 고정 500 kHz에서 동작하거나 외부 저항을 사용해 50kHz ~500kHz 범위 내에서 프로그램 될 수 있다.

다른 특징으로는 적은 외부 부품수, 세라믹 커패시터로 안정화, 스타트업시 과도한 전류를 방지할 수 있는 소프트스타트 회로, 단락 및 과열 보호 등의 기능을 포함한다.
