VideoRay ROV 디펜더, 고밀도 전력 분배 네트워크(PDN) 채용으로 정교한 조정 구현

모듈형 설계, 확장 가능한 고밀도 전력 공급을 통하여 다양한 페이로드 및 정교한 조종 실현

원격조종 수중로봇(ROV) 전문업체인 VideoRay는  모든 대륙에서 폭넓게 배치되고 있는 관찰 등급 수중 ROV의 세계적인 리더로 자리매김했다.

지속적으로 꼭 필요한 수중 검사 또는 수색이 요구되는 경우, 원격조종 수중로봇(ROV)은 안전 보장, 구조 작업 지원, 그리고 해양의 비밀을 밝히기 위한 가장 안전하고 효과적인 방법이다.

비디오가 장착된 ROV는 장시간 동안 접근하기 어려운 심해 영역에 머무를 수 있다. ROV가 효과적으로 작동하려면, 임무별 활동을 수행하기 위한 페이로드의 공간을 확보하면서 해류의 변화를 견디는데 필요한 추력을 낼 수 있고, 주변환경에 안정적인 시야를 제공하는 고밀도의 견고한 전력 분배 네트워크(PDN)가 필요하다.

VideoRay 계류식 수중 ROV는 호스트 플랫폼 또는 선박에서 전력을 공급받으면서, 최대 305m(부유 모드 시 2000m)의 깊이에서 연중무휴 하루 24시간 작동할 수 있다. 최대 8시간 동안 수중 작업 가동을 유지할 수 있으며, 비디오 및 통신 전송 전용으로 더 얇고 가벼운 테더 사용이 가능한 배터리 작동식 ROV도 개발 중이다.

고급 ROV 기능을 수행하기 위해, VideoRay는 더 깊은 수심에서 더 높은 전력과 더 우수한 기동성을 갖춘 소형화된 ROV를 설계할 수 있는 정교한 전력 분배 아키텍처를 요구한다. 결과에 영향을 미치는 많은 설계 요소 중에는 온보드 전력 부품의 모듈성 및 전력 밀도가 있다. 이것은 고객의 요구에 따라 ROV를 빠르고 쉽게 맞춤화하기 위해 강화된 민첩성과 더불어 진화하는 요구사항을 수용할 수 있게 한다. 이는 고성능 모듈을 교체하기 위한 유연성을 제공하는 확장성 ROV 포트폴리오를 VideoRay가 활성화할 수 있도록 하는 열쇠이다.

VideoRay는 바이코(Vicor)와 협력하여 부피가 큰 히트 싱크 및 EMI 필터 시스템의 필요성을 줄이는 방식으로 전력 밀도, 효율 및 낮은 EMI 노이즈의 까다로운 요구 사항을 충족시키고 있다. 이렇게 하면 다른 부가 가치 구성품을 위한 중요한 보드 공간을 보존하면서도 효율적인 쿨링을 가능하게 하는 세련되고 전력 밀도가 높은 시스템을 설계할 수 있다.

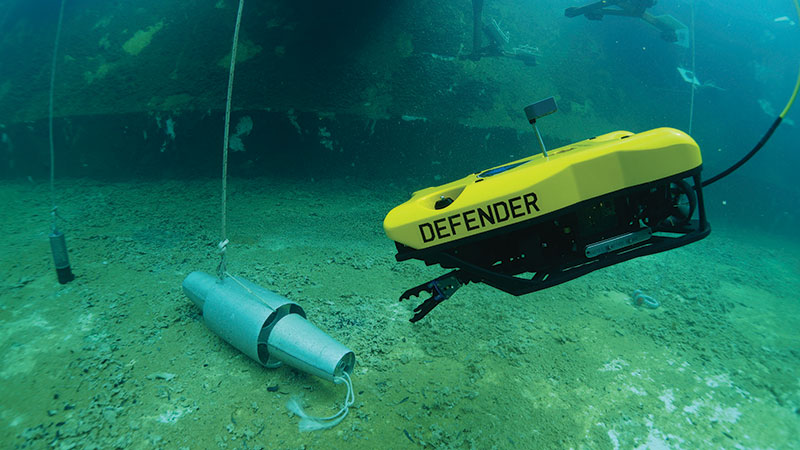

VideoRay 플래그십 디펜더 시리즈 ROV는 Vicor DCM™ 시리즈 컨버터를 사용하여 침하 장비 내부의 모든 메인 추진기 및 제어 전자 부품에 전원을 공급하기 위해 400VDC 에서 저전압 전력을 만들어 낸다. DCM 시리즈 DC-DC 컨버터는 모니터링 및 자동 종료 기능을 통합한 작은 풋 프린트에서 높은 전력 밀도를 실현하므로, 디펜더 시리즈의 이상적인 후보이다. 이 DCM 시리즈는 보다 긴 테더에서의 큰 전압 강하를 허용하기 위해 넓은 입력 전압 범위를 수용한다.

VideoRay 프로 4 메인 컨트롤러에 사용되는 고효율, 고정비율 Vicor BCM® 버스 컨버터는 호스트 선박의 정류된 AC를, 72V DC로 컴팩트하게 변환하여 테더를 통해 ROV에 분배한다. 이 컨버터는 손쉬운 열 관리를 위해 고급 히트 싱크 및 액티브 쿨링을 사용한다. 상단 전력 컨버터에 있는 고전압 BCM 모듈은 방수 인클로저의 손쉬운 열 관리를 위한 고급 히트 싱크 및 액티브 쿨링과 함께, 테더 전압을 발생시키는 데 도움을 준다.

BCM은 매우 효율적인 공진 탱크 기반 DC-DC 컨버터 아키텍처인 Vicor 독점 SAC ™(Sine Amplitude Converter) 토폴로지를 사용하여 양방향 고정비율 DC-DC 변환을 수행한다. 광범위한 용도를 지원하기 위한 36~800V의 입력 전압 범위 및 다양한 K 팩터별 전압 변환과 함께, 일부 BCM에는 통합형 PMBus® 텔레메트리, 컨트롤 및 EMI 필터링이 적용된다. BCM은 최대 2,400W/in³의 전력 밀도 달성과 함께 98%의 최대 효율에 도달할 수 있으며 입력을 고전력 어레이에 병렬로 연결하고 출력을 직렬 및/또는 병렬로 연결하여 단일 모듈보다 훨씬 더 높은 출력 전압 및/또는 전류를 달성할 수 있다.
