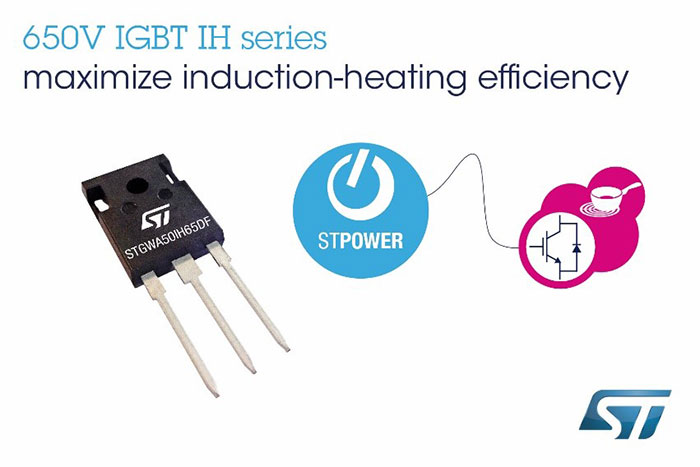

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 소프트-스위칭(Soft-Switching) 회로의 스위칭 성능과 최상의 전도성으로 최적화된 650V STPOWER™ IGBT STGWA40IH65DF와 STGWA50IH65DF를 출시했다. 16kHz ~ 60kHz의 스위칭 주파수 범위에서 공진형 컨버터의 에너지 효율을 향상시킬 수 있는 제품들이다.
이번 새로운 IH시리즈 디바이스는 ST의 소프트-스위칭 애플리케이션용 TFS(Trench Field-Stop) IGBT의 하나로, 여기에는 전원공급장치, 용접기, 태양광 컨버터용인 HB 및 HB2 시리즈도 포함되어 있다. 이 디바이스는 인덕션 조리기와 같은 가전제품의 하프-브리지 회로와 그 외 소프트-스위칭 애플리케이션들에 맞게 세밀하게 조정되었다. 제품 설계 시 탁월한 에너지 등급을 달성할 수 있다.
STGWA40IH65DF 및 STGWA50IH65DF는 각각 40A 및 50A 정격으로 최대 4kW의 애플리케이션을 지원한다. 이 첨단 IGBT는 1.5V(공칭전류에서의 평균)의 낮은 포화전압((VCE(sat))과 낮은 강하전압의 프리휠링 코-패키지(Freewheeling Co-packaged) 다이오드로 뛰어난 전도 성능을 제공하는 것은 물론, 40A STGWA40IH65DF에서 0.19mJ(평균)의 낮은 턴-오프 손실을 보인다.
IH 시리즈 IGBT는 175°C의 최대 접합온도를 지원하며, 낮은 열 저항과 포지티브 온도 계수 VCE(sat)를 갖추고 있어 신뢰성을 더해준다.
STGWA40IH65DF 및 STGWA50IH65DF IGBT는 현재TO-247 LL(Long-Lead) 파워 패키지로 공급되고 있다. 20A 및 30A 지원 제품도 TO-247 LL 및 TO-220 패키지로 곧 출시할 예정이다.
