훼스토 IO-Link 기술로 Industry 4.0 연결한다

IO-Link 기술이 적용된 Festo 자동화 기술

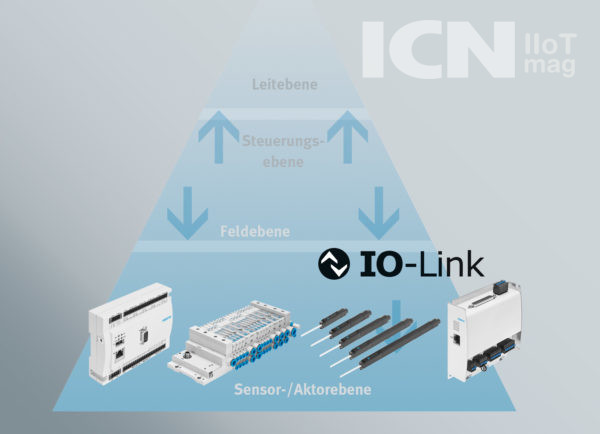

표준화된 IO-Link 기술은 센서 및 액추에이터의 심플하고 경제적인 연결을 지원한다. 3 ~ 5 개의 배선을 가진 이 저비용 연결 기술은 혁신적인 개발 결과로, 복잡한 배선없이 최소한의 자재로 점대점 연결을 실현한다.
IO-Link는 새로운 형태의 버스 시스템은 아니지만 필드 버스, 이더넷 시스템을 대체하기 위한 새로운 종류의 통신 인터페이스로 추가 개발되었다.

이 기능을 사용하면 제어 시스템에서 센서 또는 액추에이터의 파라미터 데이터를 다운로드 할 수 있을 뿐만 아니라 진단 데이터를 제어 시스템에 전송할 수도 있다. 기존에는 제일 하위 레벨을 필드버스 인터페이스 통합하기 위해서 매우 많은 비용이 들었지만 이제는 디지털 또는 아날로그 값과 모든 파라미터 및 진단 데이터를 케이블의 스크리닝, 트위스트, 임피던스 또는 종단 저항 추가와 같은 특별한 작업 없이도 심플한 3선 또는 5선 케이블로 전송할 수 있다.

필드버스와 IO-Link 슬레이브 간의 게이트웨이는 일반적으로 여러 IO-Link 마스터 채널이 있는 필드버스 디바이스 형태로 제공된다. 사이즈 때문에 필드버스가 필요하지 않은 소형 머신 또는 시스템에서는 PLC가 IO-Link 마스터 역할을 한다.

보안 강화

IO-Link는 아날로그, 바이너리 및 직렬 통신 장치에 대한 보안 연결을 제공한다. 자동차 BIW 제조 및 어셈블리 현장의 작업자 보호를 위한 안전 펜스, 중장비 건설 및 머신 툴에서, 매뉴얼 워크 스테이션, 어셈블리 셀, 입/출력 스테이션 등과 같은 복잡한 센서 기술 및 터미널이 적용된 곳에서 전형적인 IO-Link 어플리케이션을 찾아볼 수 있다.

미래 연결 컨셉을 지원하는 IO-Link는 표준화된 프로토콜이기 때문에 낮은 투자 리스크를 가진다. 그 결과 장비 다운타임이 줄어들고 생산성이 향상된다. 디바이스와 마스터 시스템 간의 진단 및 운영 데이터의 포괄적인 데이터 교환은 문제 해결을 가속화시키고 상태 모니터링 시스템의 기초를 형성한다.

업무 단순화를 통한 효율성 증가

IO-Link는 설치 및 배선을 위한 균일하고 표준화 된 효율적인 기술이다. IO-Link 디바이스는 간단하고 편리하게 파라미터화할 수 있으며, 엔지니어링 소프트웨어 툴없이 교체 직후에 바로 작동 상태로 되돌릴 수 있다.

IO-Link 마스터를 통해 지능형 센서 및 액추에이터의파라미터를 쉽게 설정하고 재할당 할 수 있다. IO-Link를 통한 복잡하지 않고 표준화된 센서-액추에이터 조합의 배선은 자재 비용을 절감하고, 물류의 단순화가 가능해지며 시간을 절약할 수 있게 된다. 이로 인해 설치를 훨씬 편리하게 할 수 있다.

향상된 경쟁력

Festo라는 단일 공급원을 통해 다양한 마스터, 압력 및 유량 센서, 변위 엔코더/위치 센서, 5 개 밸브 터미널 시리즈, 비례 압력 제어 밸브, 스텝 모터 컨트롤러 및 연결 케이블과 같이 IO-Link를 위한 포괄적인 제품 제공이 가능하다. 또한 Festo는 공장 자동화 및 프로세스 오토메이션에 대한 풍부한 어플리케이션과 산업 종사자를 위한 기본 및 심화 교육을 제공한다.

IO-Link 마스터와 CECC/CPX-E 컨트롤러

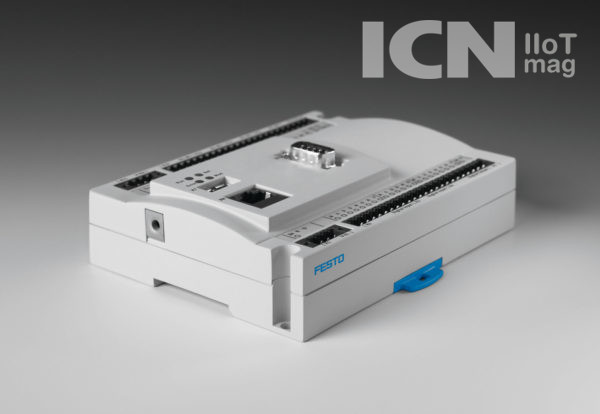

4 개의 IO-Link 마스터 포트가 있는 소형 컨트롤러 CECC를 사용하여 경쟁력 있고 일관된 분산 설치가 가능하며, 전기 및 공압 드라이브를 제어한다. 이 소형 컨트롤러는 지능형 센서 및 밸브 터미널의 설치 및 네트워크 비용을 줄여 줄뿐만 아니라, 제어 캐비닛 내부 및 외부의 유용한 진단 옵션을 제공한다.

Festo는 크고 복잡한 어플리케이션을 위한 모듈형 모션 컨트롤러인 CPX-E를 제공한다. I/O 모듈은 모듈 당 4 개의 IO-Link 마스터를 사용할 수 있다. CPX-E는 EtherCAT® 마스터가 장착되어 있으며 독립형 CoDeSys 컨트롤러로 사용하거나 PROFINET 또는 EtherNet/IP 네트워크로 서브 시스템 및 슬레이브를 통합할 수 있다.

CPX 터미널

리모트 I/O로 사용하거나 밸브 터미널 MPA 또는 VTSA와 함께 사용하면 IO-Link 디바이스에 하나 이상의 마스터 인터페이스를 통합 할 수 있다. 기능 통합 덕분에 공압 및 전기 드라이브를 제어하는 것이 CPX 터미널에서 매우 용이하다. PROFINET 또는 Sercos 지원 CPX 터미널은 2 채널 IO-Link의 I-Port 인터페이스를 갖추고 있다. 따라서 개별 IO-Link 타사 디바이스를 밸브 터미널의 근접한 곳에 바로 연결할 수 있다.

밸브 터미널

MPA-L, VTUG, VTUB, VTOC 또는 기존 CPV와 같은 밸브 터미널과 비교하여 경제적이며 효율적인 설치가 가능하다. 밸브 터미널용 멀티 핀 연결 케이블은 표준 M12 케이블과 IO-Link로 대체된다. 이렇게 하면 자재 비용이 절감되고 특히 유연하고 쉬운 설치, 특히 까다로운 작업 조건에 대한 적응과 같은 기술적 장점을 제공한다.

전기 자동화

구성 및 진단을 위한 통합 웹 서버가 있는 모터 컨트롤러 CMMO-ST도 IO-Link 인터페이스를 지원한다. CMMO-ST는 스텝 모터를 위한 폐 루프 서보 컨트롤러이며 Festo의 OMS (Optimized Motion Series)의 중요한 부분이다. OMS 시스템은 포지셔닝을 매우 쉽게 만든다. 전기 실린더 EPCO, 서보 기능이 있는 스텝 모터 EMMS-ST, 모터 컨트롤러 CMMO-ST 및 필요한 모든 케이블은 기존의 전기 위치 제어 시스템보다 훨씬 저렴하다.

EPCO가 있는 Festo의 OMS는 두 가지 방법으로 구성할 수 있다. 웹 구성 및 서버의 파라미터 클라우드를 사용하여 매우 간단하고 빠른 구성을 할 수 있다. 컨트롤러는 자체 IP 주소를 가지며 사전 정의 및 테스트 된 조합에 필요한 모든 데이터가 포함된 카탈로그가 제공된다. 즉, 사용자가 많은 시간을 절약 할 수 있다.

비례 압력 제어 밸브 VPPM

IO-Link에 연결된 비례 제어 밸브 VPPM은 차폐된 아날로그 케이블이 필요하지 않아 신호 레벨이 간섭을 받을 확률이 감소된다. 파라미터는 IO-Link 마스터에서 설정되고 데이터가 저장된다. 이는 실용적이며 부품을 교체한 후 바로 재시작 할 수 있다. IO-Link는 점대점 연결 덕분에 짧은 사이클 시간이 가능하다. 압력 제어, 테스트, 미터링, 프레스 및 피팅 어플리케이션은 주로 특수 기계, 식품 및 음료, 인쇄 및 종이, 자동차 및 전자 산업에서 적용된다.

위치 센서 SDAT

IO-Link의 균일한 인터페이스는 개별 센서 연결을 대체하므로 복잡한 센서를 쉽게 통합할 수 있다. 즉, 위치 센서 SDAT 및 파라미터화 가능한 압력 및 유량 센서를 통합하여 저렴한 비용으로 설치할 수 있다. 예를 들어, 위치 센서 SDAT는 스크루 드라이빙, 리벳팅, 초음파 용접, 가압 및 클램핑을 위한 프로세스 모니터링에서부터 물체 감지에 이르기 까지 높은 반복 정밀도로 피스톤 위치를 감지한다. [제공. 훼스토]

더 자세한 내용보기 http://www.festo.com/cms/en-gb_gb/15646.htm
