인피니언, 모터 드라이브의 쉽고 빠른 설계를 위한
iMotion™ 모듈러 애플리케이션 디자인 키트 출시

인피니언 테크놀로지스(코리아대표 이승수)는iMotion™ 모듈러 애플리케이션 디자인 키트(Modular Application Design Kit, MADK)를 출시한다고 밝혔다.

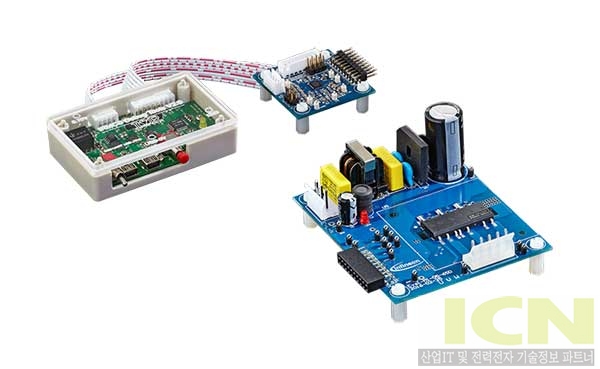

인피니언 iMotion™ 모듈러 애플리케이션 디자인 키트

컴팩트하고 유연성이 뛰어난 이 평가 시스템은 20W~300W 용량의 3상 모터 드라이브를 위한 확장 가능 설계 플랫폼을 제공한다. 이 디자인 키트는 컨트롤러와 전원 보드로 이루어졌으며, 센서리스 방식으로 되어있으나 선택적으로 센서를 사용할 수도 있다.

이 디자인 키트를 사용하면 1시간 안에 완벽하게 동작하는 모터 시스템을 구현할 수 있으므로 제품 출시 기간을 단축할 수 있다.설계자들은 몇 단계만으로 모터를 구동할 수 있다: 카드로PC, 모터, 전원을 연결하고 소프트웨어를 다운로드하여 설치하고 파라미터를 조절한다.

이들 설계 키트는 각기 다른 모터 디자인에 사용하도록 4가지 구성으로 제공된다. 모든 키트는 디버그 인터페이스가 있는 제어 카드와 정류기 및 EMI 필터를 포함하는 포괄적인 전원 스테이지로 이루어진다. 모터 제어 소프트웨어가 사전에 설치되어 있으며 다운로드해서 사용할 수도 있다. 이 소프트웨어는 사용하기 편리한 GUI를 제공하므로편리하게 파라미터를 조절할 수 있다. 표준화된 M1 20핀MADK 플랫폼 인터페이스 커넥터를 통해서 각기 다른 애플리케이션 요구에 따라서 제어 보드와 전원 보드를 다양한 조합으로 사용할 수 있다.

FOC(field oriented control) 소프트웨어는 XMC1302마이크로컨트롤러를 기반으로 센서리스(sensor-less) 모터 제어를 지원한다. 또한 홀 센서나 혁신적인 3D 자기 센서를 사용할 수도 있다. XMC1302 제어 카드는 Segger J-Link 기술을 기반으로 한 디버거를 포함한다.

또한 이 툴은 소프트웨어 지원으로서 사용하기 편리한 μC-Probe 기반 GUI를 제공한다. 또한 인피니언의 무료 IDE(통합 개발환경)인 DAVE™나 Keil, IAR, Atollic 같은 주요 ARM^®IDE를 사용해서 추가적인 애플리케이션 소프트웨어 개발을 할 수 있다.
